Van thí điểm RCA3D2

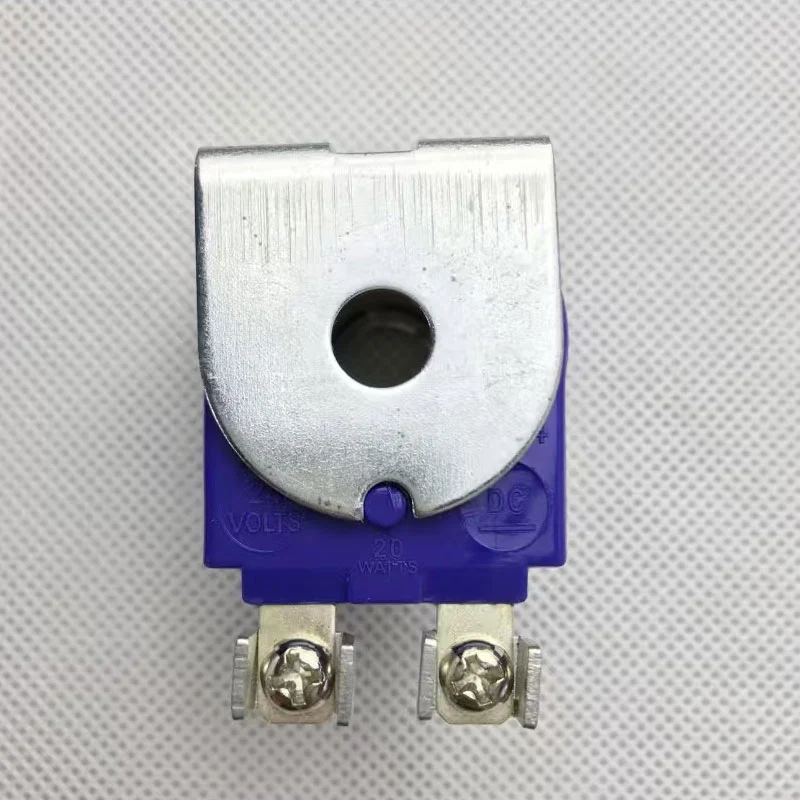

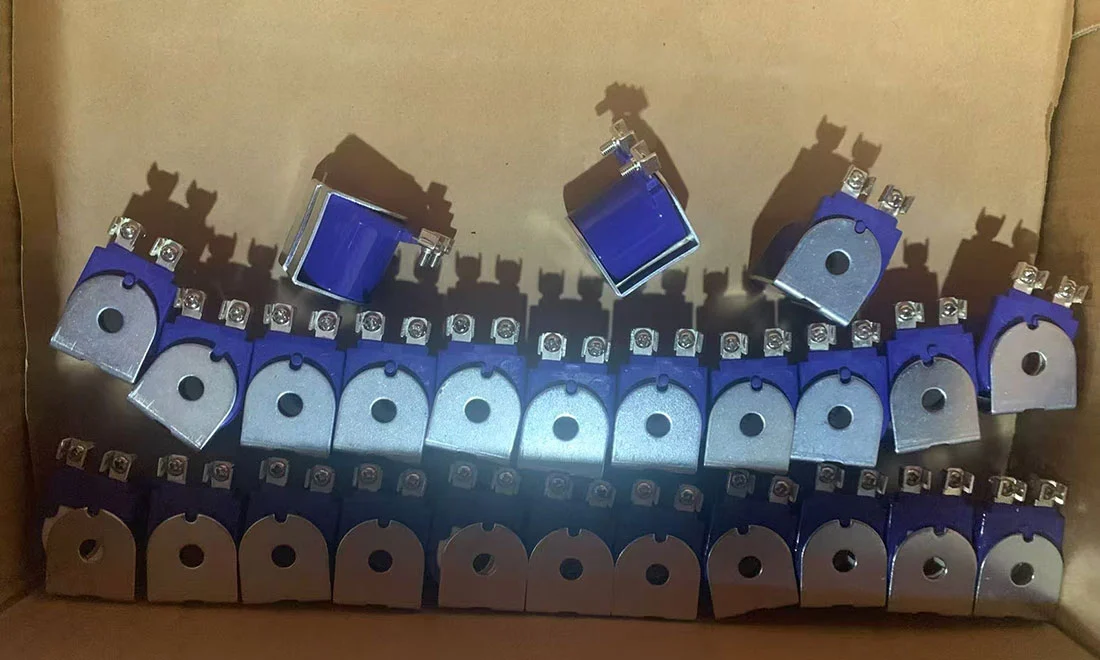

Van thí điểm RCA3D2 còn được gọi là cuộn điện từ Q Series, van thí điểm phù hợp cho tất cả các van xung loại Goyen, van xung và van xung của RCA3D.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi ứng dụng

Van thí điểm RCA3D2 phù hợp cho tất cả các van xung điều khiển khí nén Goyen và tương thích với các hệ thống loại bỏ bụi xung khác nhau trong môi trường Goyen. Điều này đảm bảo rằng nó có thể hoạt động ổn định trong điều kiện khắc nghiệt.

Hướng dẫn cài đặt van thí điểm RCA3D2

1. Yêu cầu lỗ cài đặt: Khoan các lỗ lắp đặt có đường kính 19.3 - 19,4mm trên tấm lắp đặt của van thí điểm.

2. Độ dày tấm lắp đặt: Độ dày của tấm thép lắp đặt phải vượt quá 1,5mm để đảm bảo cường độ lắp đặt.

3. Niêm phong và lắp ráp:

Một. Trước khi siết chặt các đai ốc, đảm bảo rằng vòng O được cài đặt đúng cách để đảm bảo hiệu suất niêm phong.

B. Nó được khuyến nghị lắp ráp cuộn dây điện từ lên van thí điểm trước khi lắp đặt van thí điểm để cải thiện hiệu quả lắp đặt.

4. Yêu cầu điện áp: Để đảm bảo hoạt động bình thường của van xung, điện áp đầu vào của van điện từ phải được duy trì trong phạm vi từ -10% đến +15% điện áp cuộn.

Thông số kỹ thuật vật liệu của van thí điểm RCA3D2

Các bộ phận	Vật liệu
Thân van	Hợp kim nhôm đúc
Thanh đẩy	Thép không gỉ 304
Phần ứng	Thép không gỉ 430fr
Vòng niêm phong	Nitrile (cao su nitrile)
Hạt	Thép carbon mạ kẽm
Vít	Thép không gỉ 302
Kẹp	Thép carbon (ép cơ học)

Tham số vận hành

• Chiều rộng xung được đề xuất: 50 trận500 ms

• Khoảng thời gian xung được đề xuất: 1 phút trở lên

Thông số hiệu suất sản phẩm

Chỉ số hiệu suất	Chi tiết tham số
Hệ số dòng chảy	CV ＝ 0,32
Áp lực làm việc tối đa	860 kPa
Áp lực làm việc tối thiểu	0 kPa
Nhiệt độ làm việc tối thiểu	-40
Nhiệt độ làm việc tối đa	82
Khí áp dụng	Không khí trung bình hoặc khí trơ

Chi tiết mô hình đặt hàng sản phẩm

Kích thước cổng mô hình	Loại chủ đề	Kích thước cổng xả
RCA3D0	1/8 NPT	3,2mm
RCA3D1	1/8 "BSPP	3,2mm

Tham số vận hành

Thông số kỹ thuật mô hình: Vui lòng tham khảo các tham số K trong Bảng dữ liệu cuộn dây điện từ loại Q và chọn mô hình cụ thể dựa trên các yêu cầu điện áp.

Ví dụ:

• RCA3D0 - 300 = 1/8 "Cổng đầu vào NPT, điện áp 200/240VAC, với khối đầu cuối DIN.

• RCA3D1 - 336 = 1/8 "Cổng đầu vào BSPP, điện áp 24VDC, với hệ thống dây đầu cuối vít (phù hợp cho các hộp lắp ráp điện từ).

Bộ phận bảo trì

• K0380: Bao gồm các con dấu O-ring nitrile, phần ứng, lò xo và lắp ráp pushrod.

• K0384: Bao gồm các con dấu vật liệu Viton và tất cả các thành phần từ K0380.

• Trọng lượng: RCA3D0, RCA3D1 (không có cuộn dây) là 0,174 kg
