Cần chuẩn bị những gì trước khi lắp đặt van xung?

Để nâng cao độ tin cậy của van xung trong hệ thống thu gom bụi công nghiệp và vận chuyển khí nén, hướng dẫn kỹ thuật lắp đặt toàn diện gần đây đã được phát hành. Hướng dẫn này nhằm mục đích cung cấp cho người dùng trong ngành các tài liệu tham khảo kỹ thuật chuyên nghiệp bao gồm toàn bộ quá trình từ chuẩn bị lắp đặt trước đến vận hành thử. Bằng cách tiêu chuẩn hóa quy trình lắp đặt, nó làm giảm tỷ lệ hỏng hóc thiết bị và kéo dài tuổi thọ của các bộ phận cốt lõi một cách hiệu quả.

I. Chuẩn bị cốt lõi trước khi cài đặt

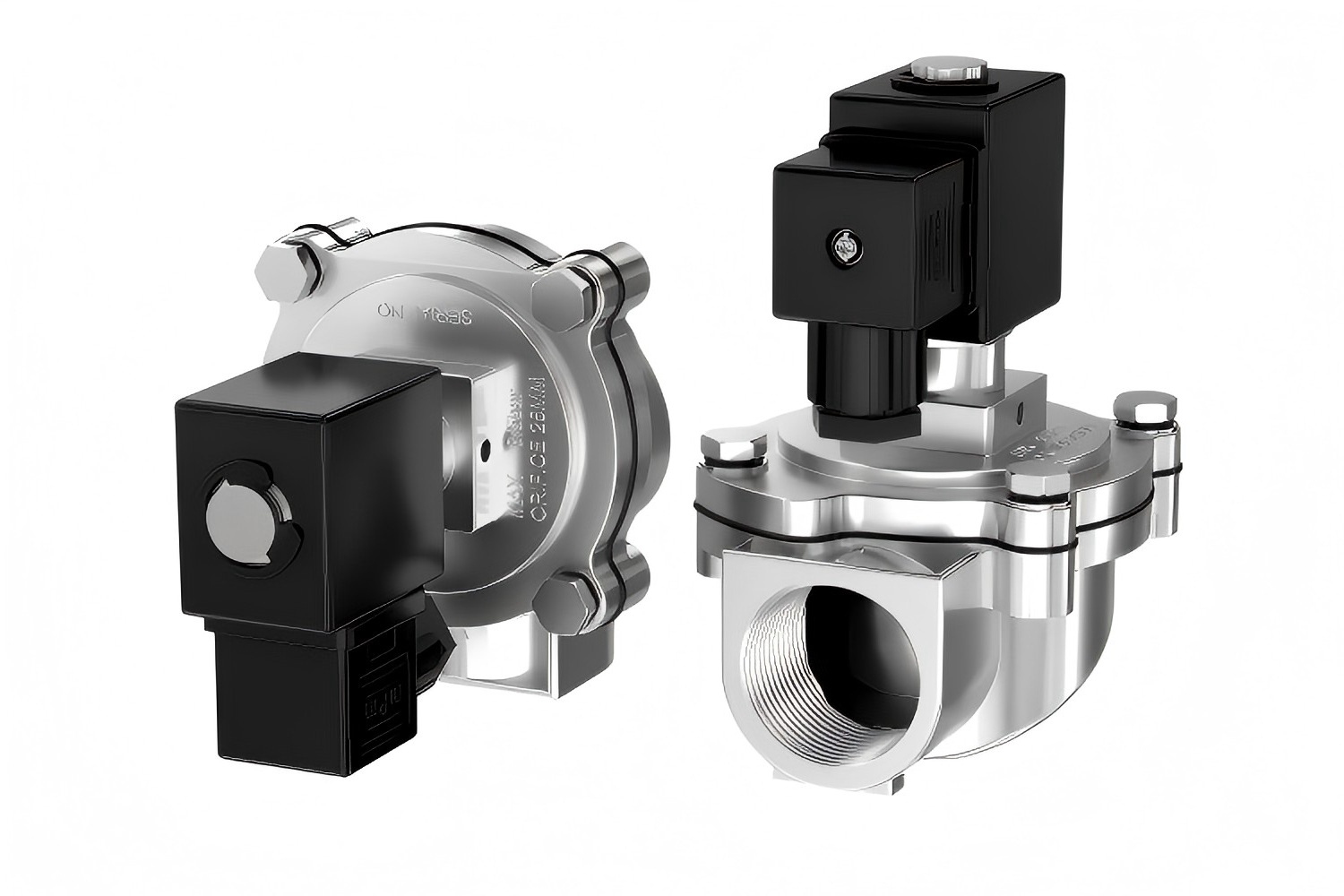

Chuẩn bị trước khi cài đặt chovan xung điện từlà nền tảng để đảm bảo chất lượng lắp đặt và hoạt động ổn định sau đó. Nó phải được triển khai toàn diện trên bốn lĩnh vực chính: xác minh sản phẩm, làm sạch đường ống, kiểm tra nguồn cung cấp không khí và điện cũng như chuẩn bị phụ kiện.

Xác minh sản phẩm là bước chính.

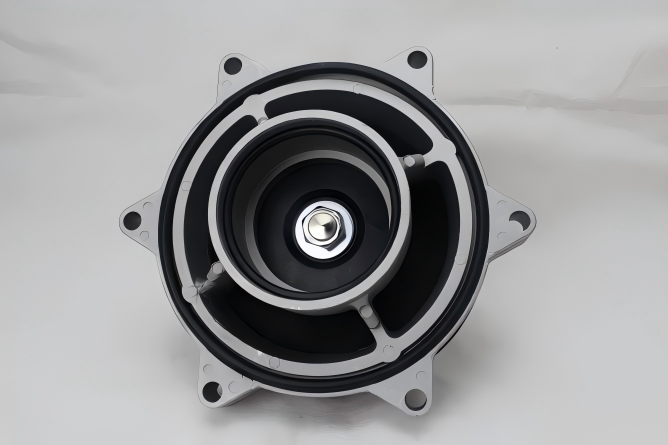

Trước khi lắp đặt, hãy xác minh rằng kiểu van xung và thông số kỹ thuật có đáp ứng yêu cầu thiết kế hay không. Kiểm tra cẩn thận thân van,cơ hoành, con dấuvà các thành phần khác để đảm bảo tính toàn vẹn. Xác nhận rằng giấy chứng nhận sản phẩm và báo cáo thử nghiệm tại nhà máy đã hoàn chỉnh.

Cnghiêng là rất quan trọng.

Làm sạch hoàn toàn các đường dẫn khí nén và các kết nối để loại bỏ xỉ hàn, bụi và các chất gây ô nhiễm khác. Điều này ngăn chặn các vật thể lạ chặn màng chắn hoặc lỗ thí điểm, có thể làm giảm hoạt động bình thường của van.

Kiểm tra chất lượng nguồn không khí và khả năng cung cấp.

Nguồn cung cấp không khí của hệ thống phải luôn khô, không có dầu và không có nước. Nên lắp đặt bộ lọc và bộ tách dầu-nước. Ngoài ra, hãy xác minh rằng dung tích bình chứa khí có thể đáp ứng nhu cầu tiêu thụ không khí tức thời của quá trình xả khí để tránh cung cấp không đủ.

Đảm bảo kết nối điện chính xác.

Trước khi lắp đặt, hãy sử dụng đồng hồ vạn năng để kiểm tra mạch điều khiển và xác nhận rằng loại tín hiệu điều khiển và giá trị điện áp hoàn toàn phù hợp với yêu cầu của đầu điện từ van xung để tránh trục trặc hoặc cháy cuộn dây.

II. Những cân nhắc kỹ thuật chính trong quá trình cài đặt

Việc lắp đặt van xung điện từ phải tuân thủ nghiêm ngặt các thông số kỹ thuật, tập trung vào các khía cạnh quan trọng như bịt kín kết nối, định hướng lắp đặt, các biện pháp phòng ngừa an toàn và khả năng tương thích thông số để đảm bảo chất lượng lắp đặt đạt tiêu chuẩn.

Đảm bảo tính toàn vẹn của kết nối niêm phong.

Trong quá trình cài đặt, tất cả các giao diện kết nối phải sạch sẽ và phẳng phiu. Sử dụng vật liệu bịt kín được chỉ định và siết chặt bu lông. Tiến hành kiểm tra độ kín khí sau khi lắp đặt để loại bỏ rò rỉ khí nén.

Đảm bảo kết nối điện thích hợp và bảo vệ mạch điện.

Phích cắm cuộn dây điện từ phải được cắm hoàn toàn và khóa đúng vị trí, với các đầu cực được uốn chắc chắn. Dây điều khiển phải được kết nối với các đầu nối tương ứng trên bộ điều khiển và các điểm vào không được hướng lên trên để tránh nước mưa xâm nhập gây đoản mạch. Không bao giờ kết nối nhầm tín hiệu điều khiển xi lanh ngoại tuyến với đầu vào van điện từ, vì điều này có thể gây ra hiện tượng cháy cuộn dây do cấp điện kéo dài.

Đảm bảo hướng lắp đặt chính xác.

Van xung phải được lắp đặt theo chiều dọc hoặc ở góc xác định theo hướng dẫn sản phẩm, với hướng đầu vào/đầu ra thẳng hàng với dòng chảy trung bình. Cài đặt ngược bị nghiêm cấm.

Tránh nhiệt độ cao và hư hỏng cơ học để bảo vệ các bộ phận quan trọng.

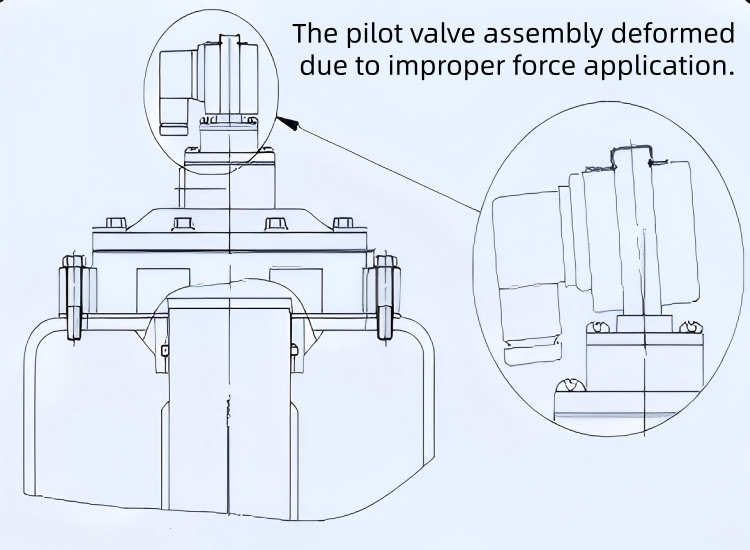

Sau khi lắp đặt, các hoạt động hàn trên bình chứa khí, mặt bích được kết nối hoặc ống thổi đều bị cấm để tránh bắn tung tóe mối hàn hoặc hư hỏng màng ngăn ở nhiệt độ cao. Xử lý cẩn thận trong quá trình vận chuyển hoặc lắp đặt để tránh hư hỏng do va chạm đối với cụm van điều khiển van điện từ, điều này có thể làm biến dạng ống bọc ống chỉ, khiến trục chuyển động bị kẹt và cản trở hoạt động của van.

Kiểm tra các thông số áp suất và điện áp.

Đảm bảo áp suất vận hành hệ thống và nhiệt độ trung bình vẫn nằm trong phạm vi định mức của van xung. Xác nhận điện áp cung cấp là chính xác, hệ thống dây điện chắc chắn và lớp cách điện còn nguyên vẹn.

III. Cảnh báo an toàn và vận hành sau lắp đặt

Vận hành hệ thống và kiểm tra an toàn sau khi lắp đặt là những bước cuối cùng để đảm bảo thiết bị vận hành đáng tin cậy. Những cân nhắc chính cho thủ tục này như sau:

Việc vận hành sau lắp đặt phải được tiến hành trong điều kiện không tải.

Kiểm tra xem van xung có hoạt động trơn tru và phản hồi kịp thời hay không. Quan sát bất kỳ tiếng ồn hoặc độ rung bất thường nào trong quá trình vận hành và ghi lại các thông số liên quan.

Tuân thủ nghiêm ngặt các cảnh báo an toàn.

Không bao giờ đưa khí nén vào trước khi tất cả các van được lắp đặt chắc chắn trên bình khí. Không được phép thực hiện các thao tác hàn sau khi lắp đặt để tránh làm hỏng thân van. Thực hiện các biện pháp cách nhiệt cho van ở vùng lạnh.

Tránh những cạm bẫy cài đặt phổ biến.

Ví dụ, đường ống dẫn khí vào bình chứa khí có kích thước nhỏ có thể khiến nguồn cung cấp không khí không đủ; đấu dây không đúng cách có thể dẫn đến cháy cuộn dây do cấp điện kéo dài; cài đặt độ rộng tín hiệu xung không đúng có thể làm gián đoạn chu kỳ thổi bình thường và lãng phí tài nguyên không khí. Trong quá trình vận hành, tiến hành khắc phục sự cố triệt để từng bước.

IV. Bối cảnh ứng dụng và ý nghĩa của ngành

Là một thành phần điều khiển quan trọng trong các hệ thống tự động như thu gom bụi công nghiệp và vận chuyển bằng khí nén, độ ổn định khi vận hành của van xung ảnh hưởng trực tiếp đến việc tuân thủ môi trường và tính liên tục trong sản xuất. Khi các tiêu chuẩn môi trường công nghiệp được thắt chặt và mức độ tự động hóa tăng lên, chuyên môn chuyên môn trong việc lắp đặt và bảo trì các bộ phận quan trọng như van xung ngày càng trở nên quan trọng. Hướng dẫn kỹ thuật này nhằm mục đích thiết lập các quy trình vận hành được tiêu chuẩn hóa, giúp doanh nghiệp giảm thiểu sự cố tại chỗ và giảm chi phí vận hành, từ đó đảm bảo toàn bộ hệ thống công nghiệp hoạt động hiệu quả và ổn định.
