Sự khác biệt giữa van xung góc vuông, van chìm và van xung thẳng là gì? Làm thế nào để lựa chọn dựa trên yêu cầu?

Là bộ phận dẫn động chính trong hệ thống làm sạch bằng xung phản lực, van xung điện từ đóng vai trò là “công tắc” khí nén cho bộ thu bụi dạng túi phản lực xung. Hiệu suất của nó ảnh hưởng trực tiếp đến khả năng xử lý của bộ thu và hiệu quả thu bụi. Để hỗ trợ người dùng trong ngành hiểu chính xác sự khác biệt về mặt kỹ thuật giữa ba loại van xung chính—góc phải, van chìm và van thẳng—và xây dựng kế hoạch lựa chọn một cách khoa học, bài viết này phác thảo một cách có hệ thống cấu trúc, nguyên tắc và các kịch bản áp dụng của các loại van này dựa trên thông số kỹ thuật của ngành và đặc tính sản phẩm. Nó cung cấp tài liệu tham khảo cho việc thiết kế kỹ thuật loại bỏ bụi cũng như vận hành và bảo trì thiết bị.

I. Định nghĩa cốt lõi và đặc điểm cấu trúc của ba loại van xung

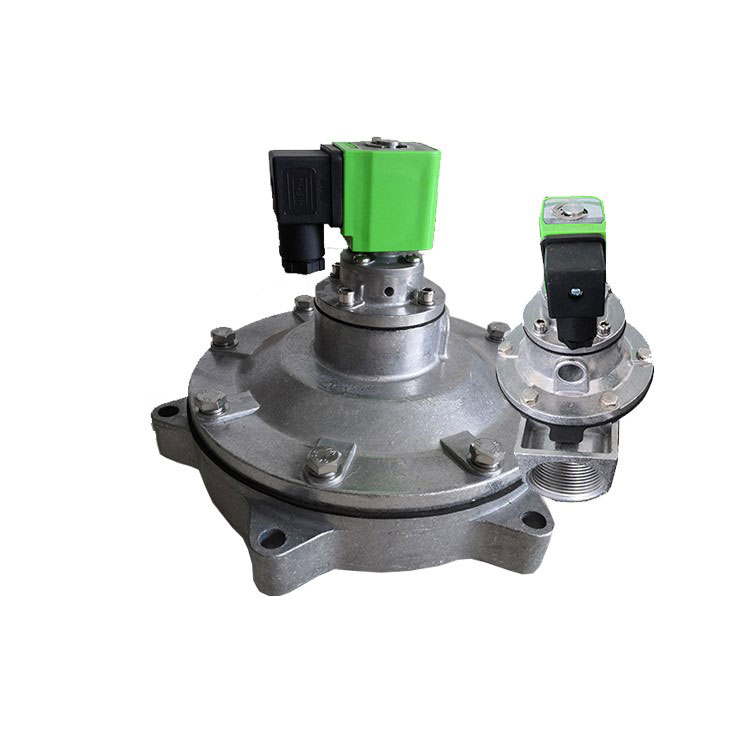

Van xung điện từ góc phải

Đặc điểm của nó là các ống dẫn khí vào và ra của van góc vuông ở góc 90°. Thân van và nắp ca-pô được đúc khuôn bằng vật liệu hợp kim nhôm. Sau khi xử lý bề mặt, chúng có khả năng chống ăn mòn tuyệt vời. Màng ngăn và miếng đệm kín được sản xuất bằng quy trình composite lưu hóa. Nguyên liệu thô cho đầu thí điểm điện từ bao gồm vật liệu từ tính hiệu suất cao và vật liệu che chắn từ tính bằng thép không gỉ. Các bộ phận quan trọng như lò xo và ốc vít được làm bằng thép không gỉ. Phương thức kết nối: Ống phân phối khí (bình chứa khí) và ống thổi của bộ thu bụi lần lượt được đưa vào đầu vào và đầu ra của van, được bịt kín bằng đai ốc nén ở cả hai đầu.

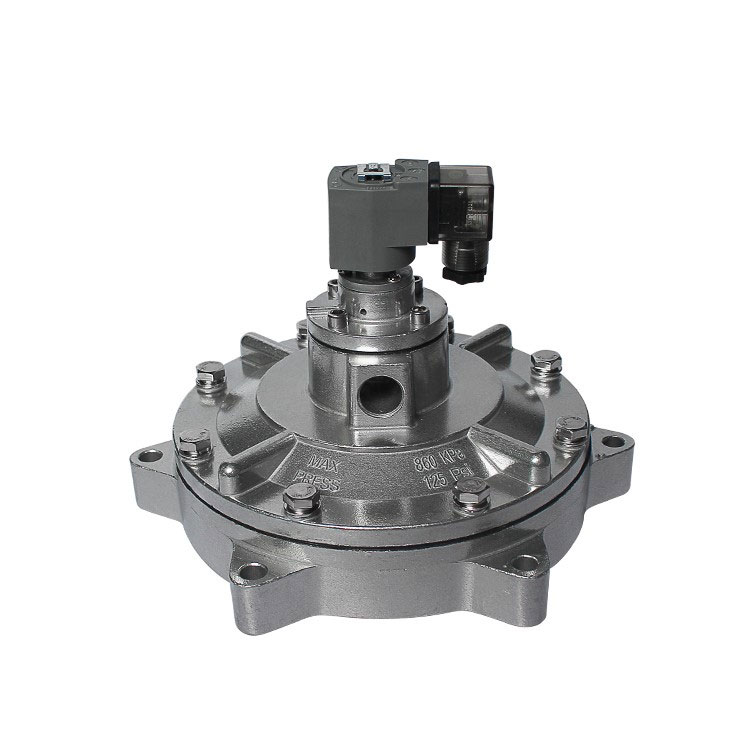

Van xung điện từ chìm

Bao gồm một đầu thí điểm điện từ, cụm màng ngăn (màng ngăn, lò xo áp suất, vòng đệm) và thân van. Được lắp đặt chìm trong bình chứa không khí, nó kết nối với bình chứa thông qua một mặt bích. Cổng thoát nằm ở vị trí trung tâm trong thân van bên trong bình chứa, kéo dài qua các bộ phận giống như thiết bị xuyên tường để đi vào buồng thổi hoạt động. Loại van này có thiết kế kênh dòng chảy được tối ưu hóa giúp giảm hiệu quả lực cản dòng khí, đảm bảo hoạt động ổn định ngay cả trong điều kiện áp suất thấp. Thiết kế này làm giảm mức tiêu thụ năng lượng và kéo dài tuổi thọ màng ngăn.

Van xung điện từ xuyên thẳng

Các đường tâm của cửa nạp và thoát khí được căn chỉnh theo đường thẳng không có góc lệch, hướng dòng khí được đánh dấu rõ ràng trên bề mặt thân van. Việc lắp đặt bao gồm việc kết nối một đầu với ống dẫn khí kéo dài từ bình khí và đầu còn lại với ống dẫn khí của buồng thổi. Cấu trúc đơn giản của nó tạo điều kiện thuận lợi cho việc lắp đặt, khiến nó trở thành một bộ phận phổ biến trong bộ thu bụi xung bình khí.

II. Phân tích so sánh các nguyên tắc làm việc chung và riêng biệt

Nguyên lý làm việc của Van xung góc phải

Một màng ngăn bên trong van chia nó thành các khoang khí phía trước và phía sau. Khi khí nén được cung cấp, nó sẽ đi vào khoang phía sau thông qua cổng tiết lưu. Áp suất ở khoang phía sau buộc màng ngăn phải bịt kín cổng thoát, đặt van ở trạng thái “đóng”.

Tín hiệu điện từ thiết bị điều khiển xung phản lực sẽ di chuyển phần ứng của van xung điện từ, mở lỗ thông hơi của khoang phía sau. Buồng phía sau nhanh chóng giảm áp suất, khiến cơ hoành co lại. Khí nén sau đó phun qua đầu ra của van, đặt van xung ở trạng thái “mở”. Việc giải phóng khí nén ngay lập tức tạo ra dòng phản lực.

Khi tín hiệu điện từ bộ điều khiển xung ngừng hoạt động, phần ứng van sẽ được đặt lại. Lỗ thông hơi của khoang phía sau đóng lại và áp suất trong khoang phía sau tăng lên, buộc màng ngăn quay trở lại đầu ra của van. Van xung trở về trạng thái “đóng”.

Nguyên lý làm việc của van xung chìm

Van xung được chia thành buồng trước và sau. Khi khí nén được cung cấp, nó sẽ đi vào khoang phía sau thông qua lỗ tiết lưu. Áp suất ở buồng phía sau buộc màng ngăn phải bịt kín đầu ra của van, giữ cho van xung ở trạng thái “đóng”.

Khi tín hiệu điện từ bộ điều khiển xung di chuyển phần ứng van, lỗ thông hơi phía sau sẽ mở ra. Sự mất áp suất nhanh chóng ở khoang phía sau làm cho màng ngăn di chuyển, cho phép khí nén xả qua cửa xả van. Van xung chuyển sang trạng thái “mở”, giải phóng một luồng khí nén trong giây lát.

Khi tín hiệu điện từ bộ điều khiển xung ngừng hoạt động, phần ứng van sẽ đặt lại, lỗ thông hơi của buồng sau đóng lại và áp suất trong buồng sau tăng lên, buộc màng ngăn phải bịt kín đầu ra của van. Van xung trở về trạng thái “đóng”.

Nguyên lý làm việc của van xung xuyên thẳng

1. Đóng tắt nguồn: Khí nén đi vào khoang phía sau qua lỗ tiết lưu. Áp suất buồng sau > áp suất buồng trước, đẩy màng ngăn để bịt kín đầu ra của van chính, đóng van.

2. Mở nguồn: Bộ điều khiển xung gửi tín hiệu, lực điện từ nâng phần ứng lên, mở lỗ thông hơi. Buồng sau giảm áp nhanh chóng, tạo ra sự chênh lệch áp suất giữa buồng trước và buồng sau. Cơ hoành di chuyển về phía sau, mở cổng van chính và khí nén được thổi ra ngoài.

3. Đặt lại tắt nguồn: Khi tín hiệu điện ngừng, lò xo phần ứng quay trở lại, đóng lỗ thông hơi. Áp suất ở khoang sau được phục hồi thông qua lỗ ga khiến màng ngăn tác động lại và đóng cổng van chính, trở về trạng thái ban đầu.

III. Các thông số kỹ thuật chính và tiêu chí lựa chọn

Tiêu chuẩn hóa thông số kỹ thuật cốt lõi: Van xung góc phải và van thẳng trong nước hoạt động trong phạm vi áp suất 0,4-0,6MPa. Các đối tác nhập khẩu hoạt động thống nhất ở mức 0,4-0,6MPa bất kể loại nào. Cả hai loại đều không có sự khác biệt cơ bản về khả năng chịu áp suất hoặc xếp hạng áp suất ứng dụng.

Ba nguyên tắc cốt lõi để lựa chọn khoa học

1. Nguyên tắc tương thích áp suất vận hành: Đối với các tình huống áp suất thấp (yêu cầu giảm áp suất nguồn không khí), hãy ưu tiên các van xung điện từ chìm. Đối với điều kiện áp suất tiêu chuẩn (0,4-0,6MPa), linh hoạt lựa chọn loại góc vuông hoặc thẳng dựa trên ràng buộc lắp đặt.

2. Nguyên tắc phù hợp với không gian lắp đặt: Khi bình khí và ống thổi được căn chỉnh theo chiều dọc, hãy sử dụng các van xung điện từ góc phải. Đối với bố trí tuyến tính, sử dụng van xung điện từ xuyên thẳng. Khi cần lắp đặt bên trong  bình chứa khí, van xung điện từ chìm được ưu tiên sử dụng.

3. Nguyên tắc tương ứng của loại thiết bị: Máy hút bụi xung hộp khí chủ yếu nên sử dụng van xung điện từ xuyên thẳng. Máy hút bụi xung baghouse có thể chọn van xung điện từ góc vuông dựa trên góc lắp đặt. Đối với các hệ thống thu gom bụi lớn hoạt động trong điều kiện áp suất thấp, nên sử dụng van xung điện từ chìm.

IV. Bối cảnh và triển vọng ứng dụng của ngành

Van xung điện từ được sử dụng rộng rãi trong các ứng dụng thu gom bụi và độ ổn định hiệu suất của nó ảnh hưởng trực tiếp đến hiệu quả xử lý môi trường và tính liên tục của sản xuất công nghiệp. Khi các tiêu chuẩn môi trường tiếp tục được cải thiện, nhu cầu về van xung tiết kiệm năng lượng và có tuổi thọ cao tiếp tục tăng. Việc phát hành các so sánh kỹ thuật và hướng dẫn lựa chọn cho ba loại van xung chính này nhằm mục đích giúp người dùng trong ngành tránh những sai sót khi lựa chọn, nâng cao hiệu quả của hệ thống thu gom bụi và giảm chi phí vận hành. Trong tương lai, những tiến bộ công nghệ sẽ tập trung vào việc kiểm soát áp suất chính xác hơn, kéo dài tuổi thọ sử dụng và khả năng thích ứng rộng hơn với các điều kiện vận hành đa dạng, cung cấp hỗ trợ thành phần cốt lõi cho quá trình chuyển đổi xanh công nghiệp.
