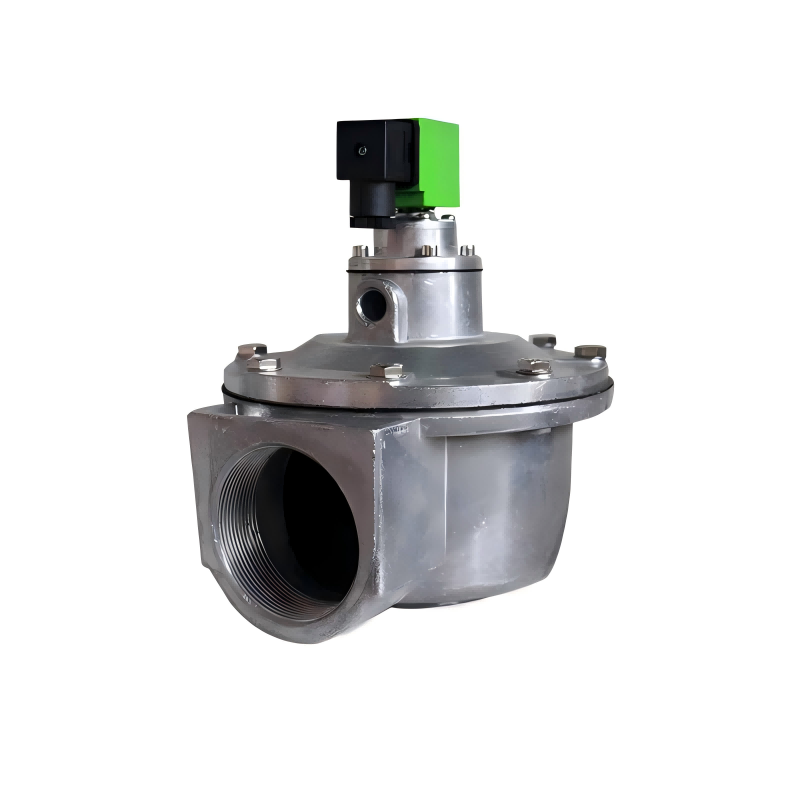

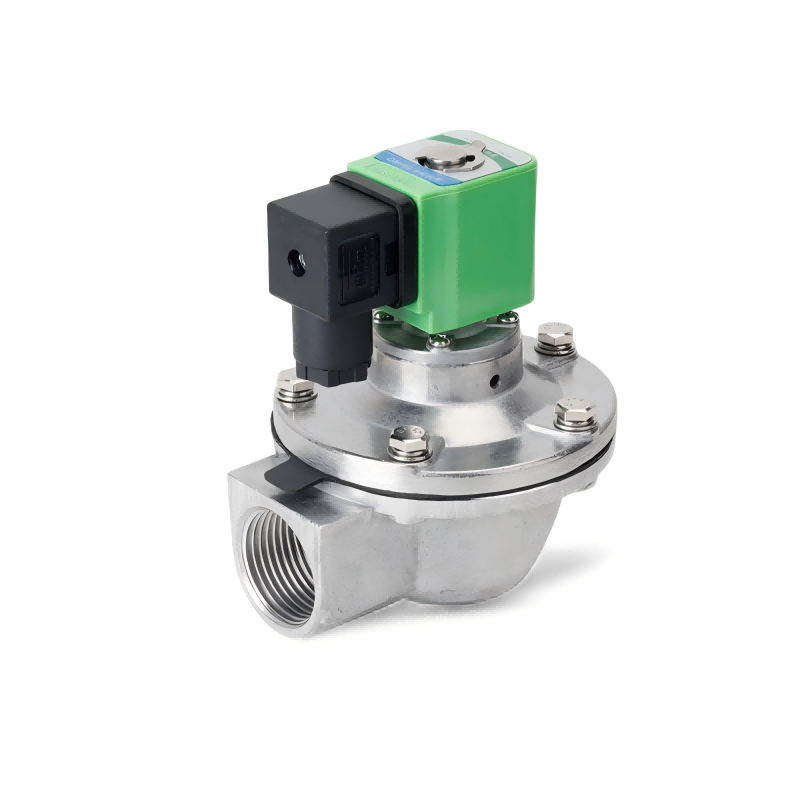

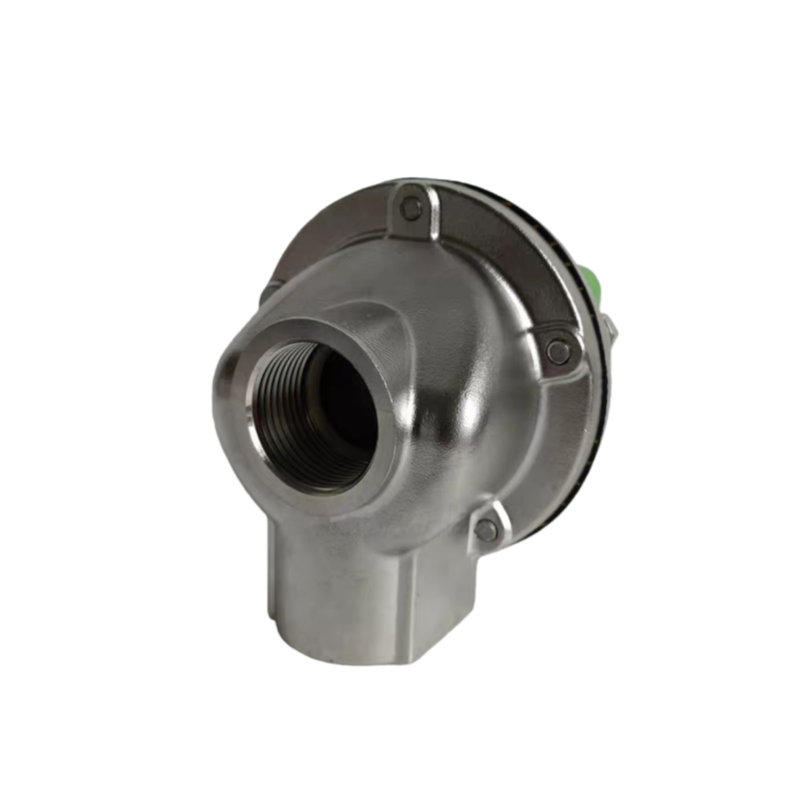

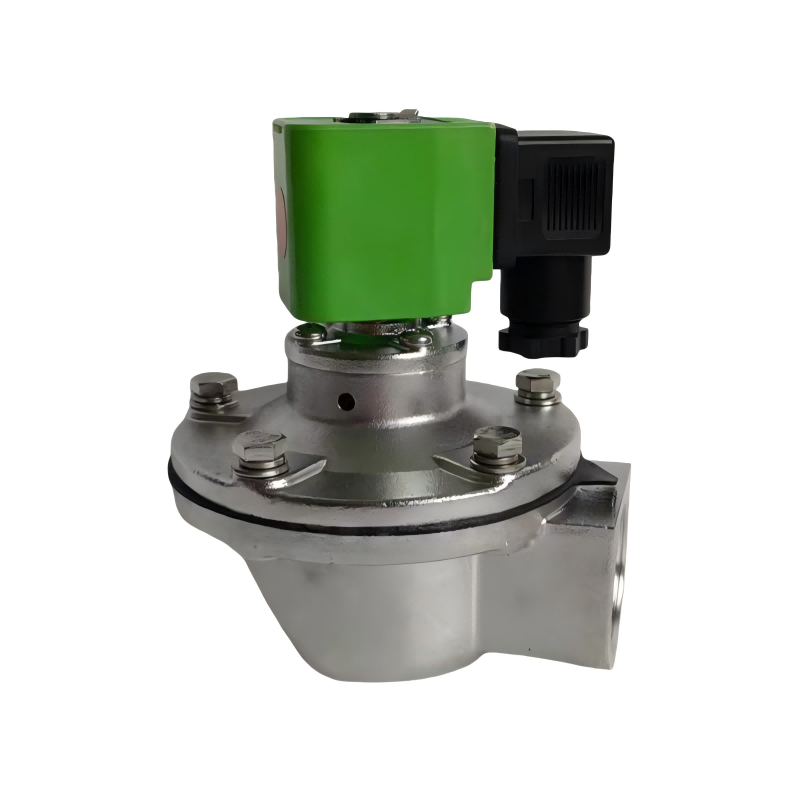

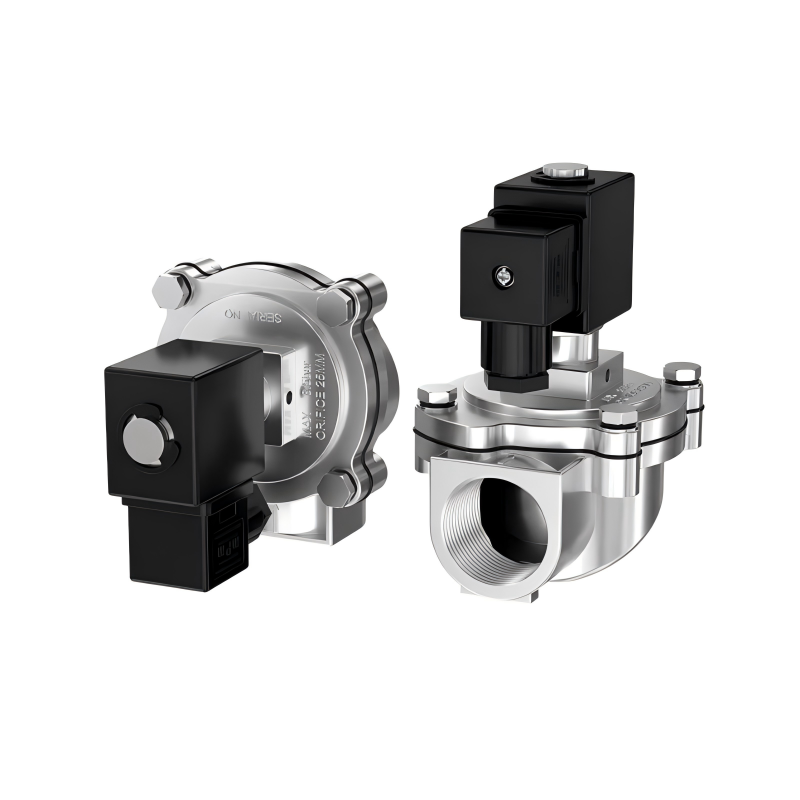

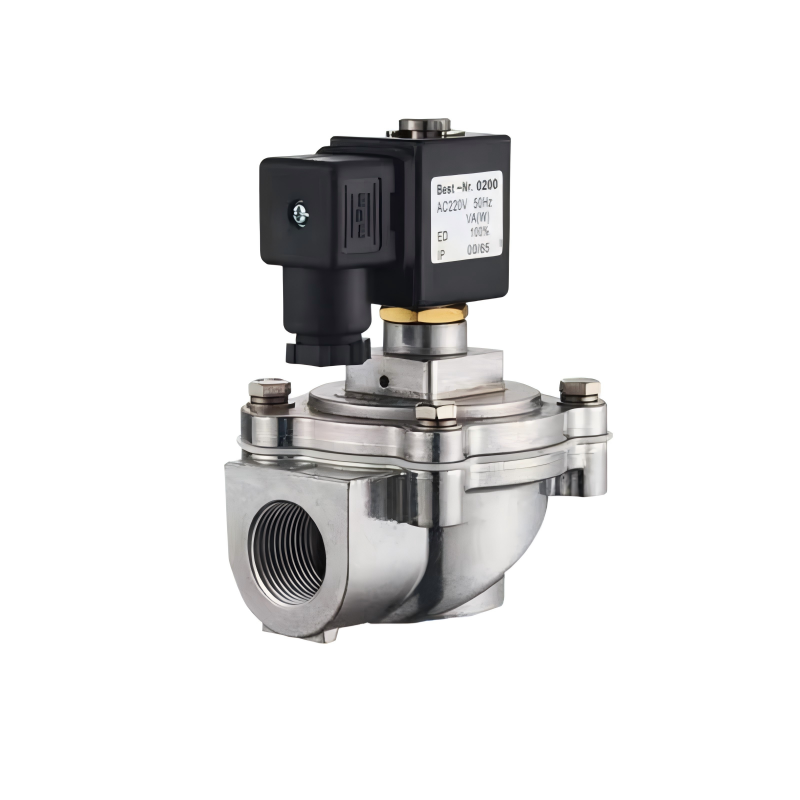

Van xung DMF-Z

Van xung điện từ góc phải DMF-Z là van điện từ chuyên dụng được thiết kế đặc biệt để sử dụng với máy hút bụi baghouse. Nó đóng vai trò là công tắc khí nén cho hệ thống làm sạch xung phản lực trong máy thu bụi dạng túi xung phản lực. Được điều khiển bằng tín hiệu đầu ra từ thiết bị điều khiển xung phản lực, nó thực hiện tuần tự việc làm sạch xung phản lực trên các túi lọc theo từng hàng (hoặc từng ngăn). Điều này duy trì điện trở của bộ thu bụi trong phạm vi đặt trước, đảm bảo công suất xử lý và hiệu quả thu gom bụi đồng thời đạt được mục tiêu rũ bụi ra khỏi túi lọc.

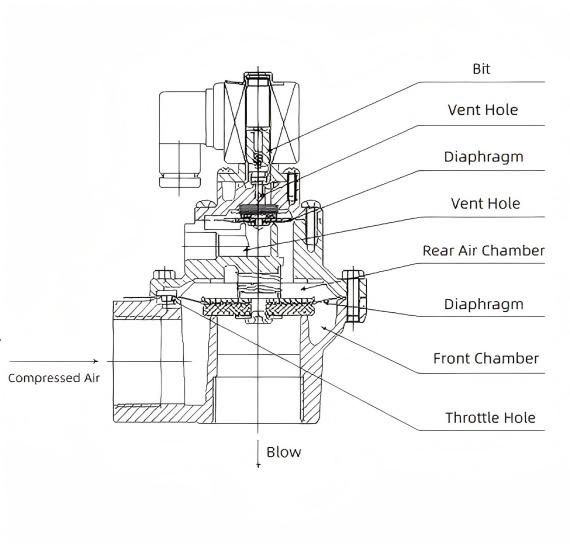

Sơ đồ nguyên lý

Đặc điểm kết cấu

Thân van và vỏ van xung điện từ góc vuông DMF-Z được sản xuất từ ​​hợp kim nhôm đúc khuôn. Sau khi xử lý bề mặt, chúng có khả năng chống ăn mòn tuyệt vời. Màng ngăn và đệm kín được lưu hóa và kết hợp bằng quy trình mới. Đầu thí điểm điện từ bao gồm vật liệu từ tính và vật liệu che chắn từ tính bằng thép không gỉ. Lò xo và ốc vít đều được làm bằng thép không gỉ. Ống nối bộ phân phối khí (buồng khí) và ống thổi thu bụi được lắp tương ứng vào đầu vào và đầu ra của van. Cả hai đầu được bịt kín bằng cách siết chặt các đai ốc nén. Van có sẵn với ba thông số kỹ thuật—20, 25 và 40S—để lựa chọn trong máy thu bụi dạng túi phản lực xung với nhiều công suất xử lý (làm sạch) không khí khác nhau. Thân và vỏ van được đúc khuôn có mật độ cao, với lớp phủ sơn mài trong suốt giúp tăng cường khả năng chống ăn mòn. Phốt màng sử dụng hỗn hợp cao su-kim loại để có độ cứng tuyệt vời và hiệu suất không bị rò rỉ. Đầu thí điểm điện từ mang lại lực hút từ tính mạnh mẽ với hoạt động nhạy bén và đáng tin cậy. Van thể hiện hiệu suất mở vượt trội, mở đáng tin cậy ở 85% điện áp định mức. Nó cũng thể hiện hiệu suất đóng tuyệt vời, bịt kín đáng tin cậy ở áp suất không khí 0,15 MPa.

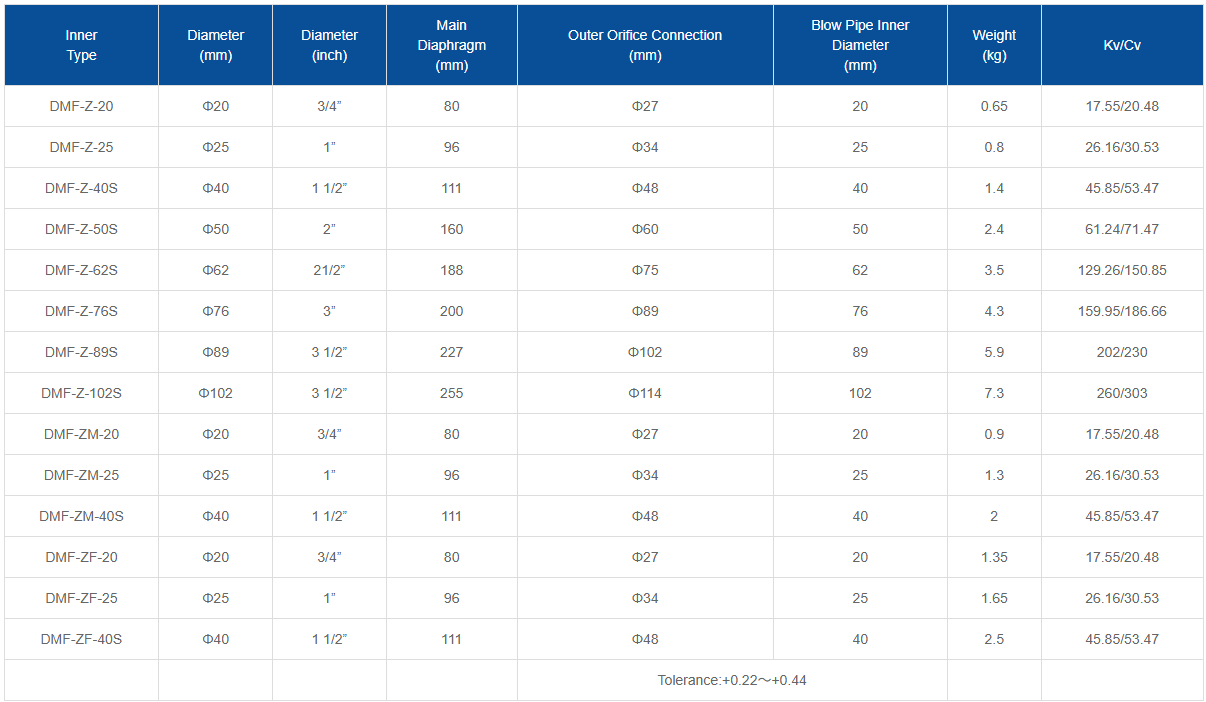

Thông số

Nguyên tắc làm việc

Cơ hoành chia van xung điện từ thành các buồng trước và sau. Khi khí nén được cấp qua lỗ tiết lưu vào buồng sau, áp suất buồng sau buộc màng ngăn phải bịt kín đầu ra của van, đặt van xung điện từ ở trạng thái “đóng”. Khi tín hiệu điện từ bộ điều khiển phản lực xung ngừng hoạt động, phần ứng van điện từ sẽ đặt lại. Lỗ thông hơi của buồng phía sau đóng lại, và áp suất tăng lên trong buồng phía sau buộc màng ngăn phải bịt kín đầu ra của van, đưa van điện từ về trạng thái “đóng”. Van xung điện từ điều khiển việc đóng mở cổng xả của thân van thông qua tín hiệu điện. Trong quá trình xả van, khí điều áp ở khoang phía sau được thoát ra, trong khi khí điều áp ở khoang phía trước được điều tiết bởi cổng chân không của màng ngăn, nâng màng ngăn lên để bắt đầu thổi xung. Khi thân van ngừng dỡ hàng, khí điều áp sẽ nhanh chóng lấp đầy khoang phía sau thông qua lỗ giảm chấn. Do có sự khác biệt về diện tích chịu lực ở hai bên màng ngăn so với thân van nên lực khí ở khoang sau chiếm ưu thế. Điều này sẽ đóng màng chắn trên cổng xả của van một cách đáng tin cậy, ngăn chặn quá trình xả của van xung.

Lĩnh vực ứng dụng

Lĩnh vực thiết bị loại bỏ bụi

Bộ thu bụi Baghouse: Là thành phần cốt lõi của hệ thống làm sạch bằng tia xung, các bộ phận này được điều khiển bằng bộ điều khiển phản lực xung để thổi khí nén tuần tự vào túi lọc, duy trì điện trở của bộ thu bụi trong giới hạn đặt trước. Điều này đảm bảo khả năng xử lý nhất quán và hiệu quả thu gom bụi, khiến chúng được sử dụng rộng rãi để kiểm soát bụi trong các ngành khai thác mỏ, vật liệu xây dựng, luyện kim và hóa chất.

Máy hút bụi xung hộp khí: Một số van xung DMF-Z góc phải nhất định có thể được tích hợp vào hệ thống phản lực xung của máy hút bụi xung hộp khí, hoạt động song song với cấu trúc hộp khí để loại bỏ bụi hiệu quả.

Lĩnh vực lọc không khí

Thiết bị lọc không khí công nghiệp: Được sử dụng để kiểm soát luồng không khí, loại bỏ bụi khỏi bề mặt bộ lọc, nâng cao hiệu quả lọc và kéo dài tuổi thọ của bộ lọc. Thích hợp cho các ngành có yêu cầu nghiêm ngặt về độ sạch không khí, chẳng hạn như điện tử, dược phẩm và chế biến thực phẩm.

Hệ thống lọc không khí thương mại: Trong thiết bị lọc không khí cho trung tâm mua sắm, khách sạn, tòa nhà văn phòng và các địa điểm tương tự, van xung DMF-Z hỗ trợ lọc và lọc không khí hiệu quả.

Công nghiệp hóa chất

Tách và lọc khí: Được sử dụng trong các thiết bị tách khí trong quá trình sản xuất hóa chất để kiểm soát chính xác lưu lượng và áp suất khí, đảm bảo tính ổn định và hiệu quả trong quá trình tách.

Kiểm soát khí lò phản ứng: Trong các lò phản ứng hóa học, nó điều chỉnh đầu vào/đầu ra khí và áp suất để duy trì các điều kiện phản ứng ổn định, nâng cao chất lượng và độ an toàn của phản ứng.

Ngành năng lượng

Nhà máy nhiệt điện: Kiểm soát dòng khí và hơi đốt để tối ưu hóa quá trình đốt, nâng cao hiệu quả sử dụng năng lượng và giảm lượng khí thải ô nhiễm.

Hệ thống lọc khí: Quản lý việc loại bỏ bụi và hạt trong quá trình lọc khí để đảm bảo chất lượng khí và giảm thiểu ô nhiễm môi trường.

Hệ thống thu hồi bụi

Được sử dụng để điều chỉnh lưu lượng khí, áp suất và nhiệt độ để thu hồi và tái sử dụng bụi hiệu quả, giảm thiểu ô nhiễm khí thải. Áp dụng trong các giai đoạn thu hồi bụi trong xi măng, gốm sứ, thủy tinh và các ngành công nghiệp liên quan.

Hệ thống kiểm soát chất lỏng

Sử dụng lực điện từ để điều chỉnh chính xác dòng chất lỏng ra vào trong sản xuất công nghiệp. Được sử dụng trong các hệ thống đo lường và chuyển chất lỏng cho hóa chất, dược phẩm, chế biến thực phẩm và các ngành công nghiệp tương tự.
