Van xung DMF-Z-20

Van xung điện từ góc phải DMF-Z-20 Van xung điện từ (còn được gọi là van màng) đóng vai trò là “công tắc” khí nén cho hệ thống làm sạch bằng tia xung trong máy hút bụi dạng túi phản lực xung. Được điều khiển bằng tín hiệu từ thiết bị điều khiển xung phản lực, nó thực hiện tuần tự việc làm sạch xung phản lực trên các túi lọc theo hàng (hoặc ngăn), duy trì điện trở của bộ thu bụi trong phạm vi đặt trước để đảm bảo khả năng xử lý và hiệu quả thu gom bụi.

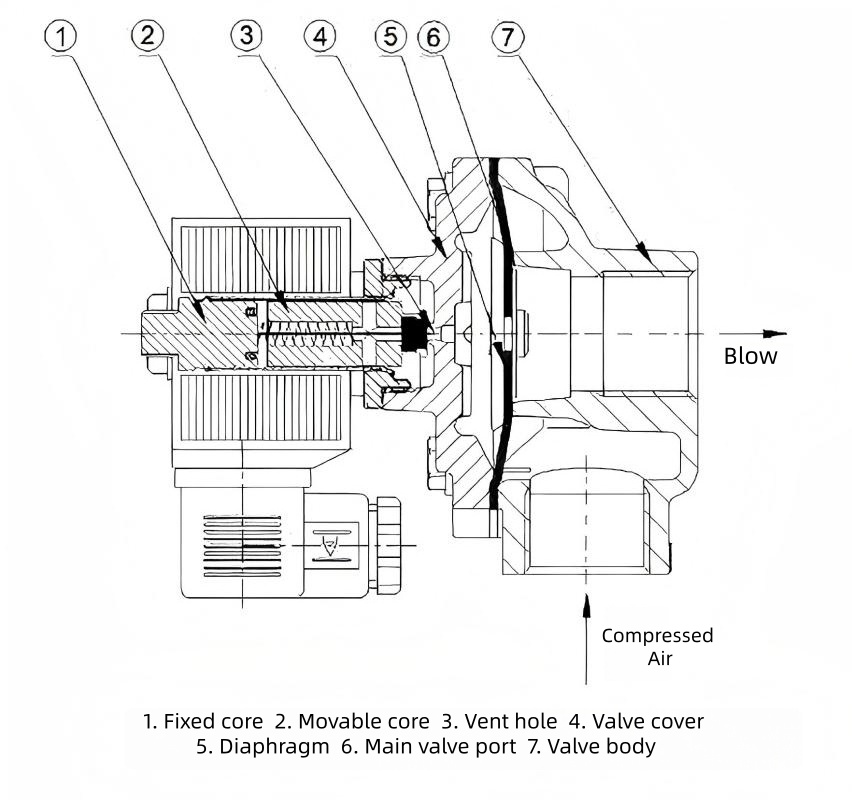

Sơ Đồ Sơ Đồ:

Đặc điểm kết cấu:

DMF-Z-20 là van điện từ xung điện góc vuông. Đặc điểm cấu trúc của nó như sau:

Thiết kế góc vuông: Đầu vào và đầu ra tạo thành một góc 90°, đảm bảo luồng không khí thông suốt và phù hợp cho việc lắp đặt giữa bình khí và ống thổi hút bụi.

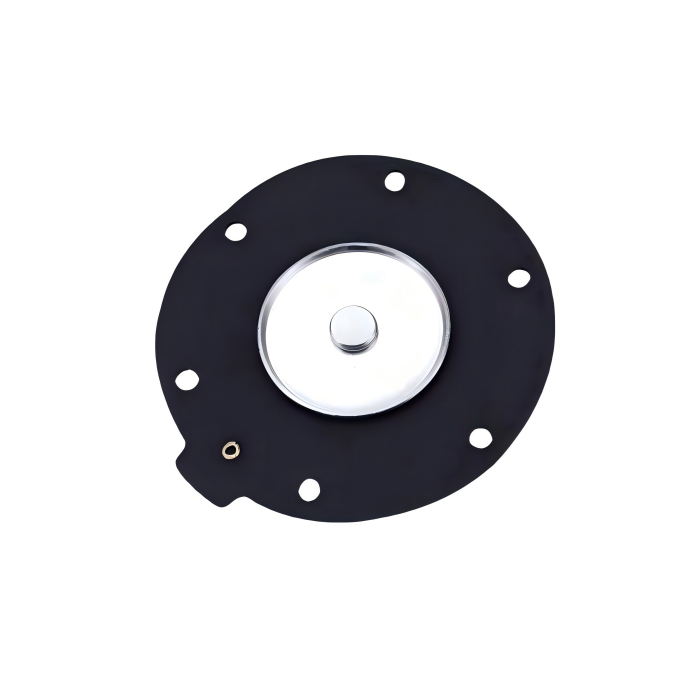

Các thành phần chính: Bao gồm đầu điện từ, màng ngăn, thân van và lò xo. Thân van được làm bằng nhôm hợp kim, trong khi màng ngăn thường có cấu trúc được gia cố bằng vải cao su nitrile, mang lại khả năng chống mài mòn và hiệu suất bịt kín cao.

Phương thức kết nối: Có ren kết nối G3/4" với đường kính danh nghĩa là 20 mm.

Cơ cấu dẫn động màng: Vận hành bằng chênh lệch áp suất khí nén. Khi được cấp điện, đầu điện từ sẽ mở cổng xả để xả áp suất buồng phía sau, cho phép khí buồng trước nâng màng ngăn để thổi ngược. Sau khi ngắt điện, lò xo đặt lại để đóng lỗ, khôi phục trạng thái bịt kín.

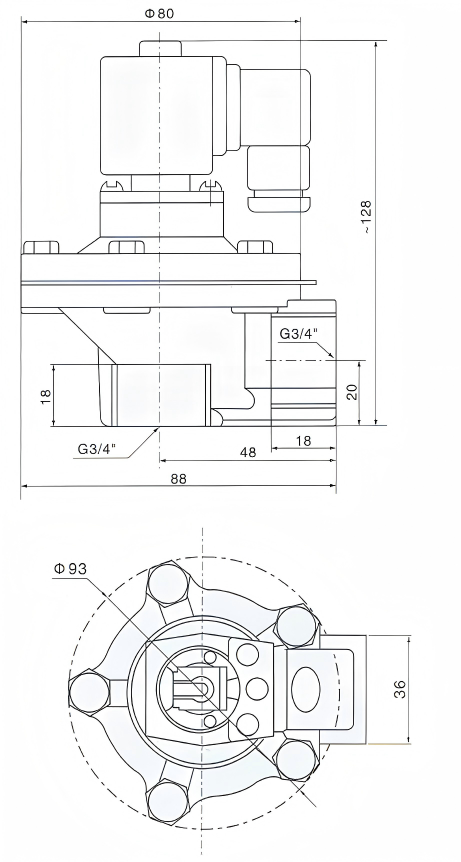

Kích thước tổng thể của DMF-Z-20:

Thông số kỹ thuật:

Nguyên tắc làm việc:

Van xung điện từ góc phải DMF-Z-20 Cơ hoành chia van xung điện từ thành các buồng khí phía trước và phía sau. Khi khí nén được cung cấp, nó sẽ đi vào khoang phía sau thông qua lỗ tiết lưu. Tại thời điểm này, áp suất buồng sau buộc cụm màng phải bịt kín đầu ra của van, đặt van xung điện từ ở trạng thái “đóng”.

Tín hiệu điện từ thiết bị điều khiển xung phản lực làm cho phần ứng van rút lại. Thao tác này sẽ mở cổng xả ở khoang phía sau, nhanh chóng giảm áp suất. Cụm màng di chuyển về phía sau, cho phép khí nén phun qua cửa xả van. Van chuyển sang trạng thái “mở”.

Khi tín hiệu điện từ bộ điều khiển xung phản lực ngừng hoạt động, phần ứng của van xung điện từ sẽ đặt lại. Cổng xả của buồng sau đóng lại, áp suất ở buồng sau tăng lên, buộc cụm màng phải bịt chặt vào đầu ra của van. Van xung điện từ trở về trạng thái “đóng”.

Lĩnh vực ứng dụng:

Lõi DMF-Z-20 được thiết kế cho hệ thống làm sạch máy hút bụi dạng túi phản lực xung, tương thích với túi lọc, hộp lọc, ống gốm và các bộ phận lọc khác. Nó đóng vai trò là “công tắc” khí nén cho hệ thống thổi ngược. Các ứng dụng của nó tập trung ở các cơ sở công nghiệp có lượng bụi cao:

Kiểm soát bụi môi trường:Hệ thống làm sạch bằng tia xung tương thích với nhiều thiết bị thu bụi dạng túi/hộp mực khác nhau.

Sản xuất công nghiệp:Vật liệu xây dựng (xi măng/vôi), luyện kim (thép/luyện kim), khai thác mỏ, hóa chất, dược phẩm, chế biến thức ăn chăn nuôi, chế biến gỗ, sản xuất giấy, v.v.

Các ứng dụng khác:Hỗ trợ thổi trong hệ thống vận chuyển bằng khí nén và các điều kiện vận hành/thiết bị yêu cầu làm sạch bằng tia xung.
